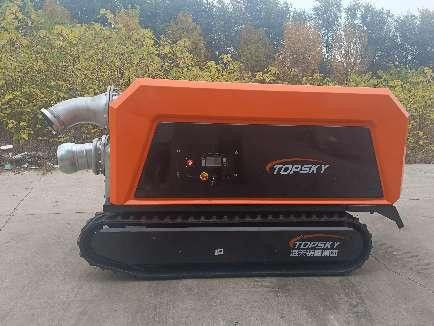

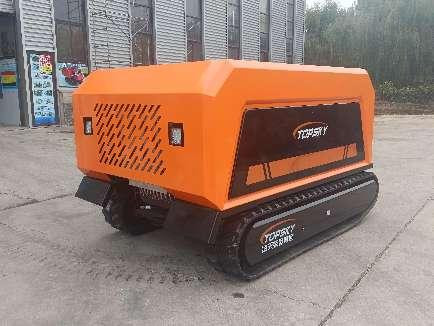

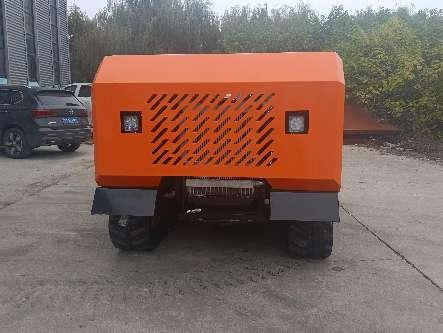

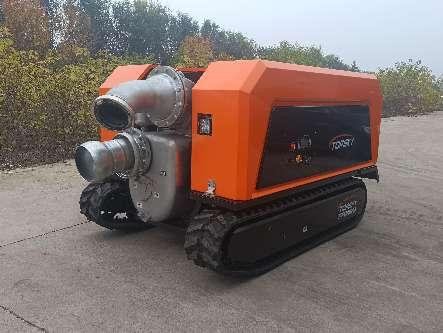

Integrierter Abwasser- und Abbruchroboter

Der Antriebsanteil des RXR-Q220D-Krawler-Abflussroboters besteht aus mehreren Komponenten wie einem Motor, einem Übertragungskoffer, einer hydraulischen Pumpe und einer hydraulischen Kupplung.Die Hauptfunktion der hydraulischen Kupplung besteht darin, zu verhindern, dass sich die Wasserpumpe passiv dreht, wenn sie keine Ausgabe erzeugt.Die Hydraulikpumpe liefert als Hilfskraftquelle vor allem Öl an den Fahrmotor.Es liefert auch Strom zum Schalten des Vakuumventils der SelbstprimmpumpeWenn die Wasserpumpe zu arbeiten beginnt, wird das Vakuum im Inneren des Pumpenkörpers durch das Schalten des hydraulischen Ventils erreicht, um den Zweck der Selbstaufbereitung zu erreichen.

Die Vakuumpumpe ist eine ölfreie Vakuumpumpe und benötigt keine Wasser- oder Ölschmierung.die Selbstprimmpumpe und die Vakuumpumpe arbeiten gleichzeitig. Die Vakuumpumpe hat eine automatische Start-Stopp-Funktion. Nachdem die Selbstprimmpumpe Wasser entlässt, stoppt die Vakuumpumpe automatisch.Wenn der negative Druck in der Einlassleitung der Selbstprimmpumpe niedrig ist, wird die Vakuumpumpe automatisch gestartet, wodurch der Nachteil der bisher auf dem Markt verwendeten Vakuum-assistierten Selbstprimmpumpen überwunden wird.wobei die Vakuumpumpe stets gleichzeitig mit der Selbstprimmpumpe arbeitetDieser Nachteil kann dazu führen, daß die Vakuumpumpe mit Wasser überflutet und durch Müdigkeit beschädigt wird.

L Brandschutz für große Erdöl- und Chemieunternehmen

l im Bereich des städtischen Brandschutzes;

l In den Bereichen Abwasserentsorgung, Dürrebeständigkeit, Minenrettung, Waldbrandverhütung, Abwasserentsorgung von Grundkanälen von Autobahnen und Brücken, Bewässerung usw.

L Im Bereich der schnellen Versorgung mit Wasser für Haushalte bei plötzlichen Katastrophen, in Kriegszeiten, bei Verschmutzung der Wasserquellen und bei schweren Epidemien;

L Risikobegrenzung von Reservoirs

l Als Wasseraufnahmemodul für die Fernwasserversorgung

• ★Direkte Antrieb der Wasserpumpe, hydraulische Fahrt, mit hydraulischer Kupplung:
• Der Kraftbereich des RXR-Q220D-Krawler-Abflussroboters besteht aus Komponenten wie einem Motor, einem Übertragungskast, einer hydraulischen Pumpe und einer hydraulischen Kupplung.Die Hauptfunktion der hydraulischen Kupplung besteht darin, zu verhindern, dass sich die Wasserpumpe passiv dreht, wenn sie keine Ausgabe erzeugt.Die Hydraulikpumpe liefert als Hilfskraftquelle vor allem Öl an den Fahrmotor.Es schaltet auch das Vakuumventil der SelbstprimmpumpeWenn die Wasserpumpe in Betrieb tritt, wird das Vakuum im Inneren der Pumpe durch Schalten des hydraulischen Ventils erreicht, um den Zweck der Selbstauslösung zu erreichen.
• ★System mit Vakuumunterstützung:
• Die Vakuumpumpe ist eine ölfreie Vakuumpumpe, die weder Wasser noch Öl benötigt.die Selbstprimmpumpe und die Vakuumpumpe arbeiten gleichzeitig. Die Vakuumpumpe hat eine automatische Start-Stopp-Funktion. Wenn die Selbstprimmpumpe Wasser entlässt, stoppt die Vakuumpumpe automatisch.Wenn der negative Druck in der Einlassleitung der Selbstprimmpumpe niedrig ist, wird die Vakuumpumpe automatisch gestartet, wodurch die Nachteile der bisher verwendeten Vakuumpumpen auf dem Markt für Vakuumunterstützte Selbstprimmpumpen überwunden werden,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W,, und verursacht wahrscheinlich Wasserdurchfluss in die Vakuumpumpe und Schäden durch Müdigkeit.
• ★Hohe Durchflussrate:
• Die maximale Durchflussmenge beträgt 800 m3/h, was der Fähigkeit entspricht, das Wasser in einem Standard-Schwimmbad (ca. 1750 Kubikmeter) innerhalb von 135 Minuten abzuleiten.
• Hochhebe:
• Der maximale Hub ist 15 Meter.
• Fernbedienung:
• Es verwendet ein drahtloses intelligentes Fernbedienungssystem, das Funktionen wie Fernbedienung von Reisen, Starten, Anhalten, Geschwindigkeitsregelung, Vakuumassistenzsteuerung,und das Starten und Stoppen der Wasserpumpe zur Ableitung.

4.1 Der ganze Roboter:

Gesamtmaße der gesamten Maschine (mm): ≤ 2800×1800×1700

Lastkapazität des Crawler-Chassis: ≥ 3000 kg

Chassistyp: All-Terrain-Crawler-Chassis

Fahrmodus: Hydraulikmotor * 2

Krabbler: 320 mm-Gummi-Krabbler mit eingebetteten Stahlplatten und Entgleisungssicherungsriemen

Höchstgeschwindigkeit: ≥ 5 km/h, gesteuert mit einem Joystick und die Geschwindigkeit ist einstellbar

Maximale Fähigkeit zum Klettern auf eine Steigung: ≥ 32°

Maximale Watttiefe: ≥ 500 mm

Das gesamte Fahrzeug ist mit einem Abteil ausgestattet, und die Wasserpumpenanlage, das Steuerungssystem usw. sind alle im Abteil eingebaut.

Für die Bequemlichkeit der Wartung des Motors kann die Abdeckung der gesamten Maschine umgedreht werden.

Der Saugheber kann mit Hilfe der Vakuumpumpe 9 m erreichen.

Der Saugheben einer einzigen selbstprimierenden Pumpe kann 8 Meter erreichen. Wenn die Vakuumhilfe ausfällt, kann sie nach dem Füllen der Pumpe mit Wasser immer noch auf eine Höhe von 8 Metern selbstprimieren.

4.2 Die Stromversorgung:

Modell: Sechszylinder-Dieselmotor mit elektronisch gesteuerter Kraftstoffeinspritzung

Leistung/Rotationsgeschwindigkeit: 125 kW/1800 r/min

Emissionsstandard: ≥Nationale IV

Marke: Weichai

Kraftstofftankkapazität ≥ 140 L, die für den Dauerbetrieb des gesamten Fahrzeugs von ≥ 8 Stunden ausreicht.

4.3 Die Wasserpumpe:

Wasserpumpenart: Vakuumunterstützte Selbstprimarz-Zentrifugalpumpe

Höchstkopf ≥ 15 m, Höchstsaughebe ≥ 7 m.

Höchstdurchfluss ≥ 800 m3/h

Einlassdurchmesser DN250, Auslassdurchmesser DN200.

Material des Pumpenkörpers: Edelstahl.

Der maximale Durchmesser der Partikel, durch die der Drehreiter hindurchgehen kann, beträgt 100 mm.

Der Pumpekörper ist mit einem Wartungsanschluss, einem Abfluss- und einem Abfluss-Anschluss ausgestattet.Es kann gesperrt und Verunreinigungen entfernt werden, ohne die Pumpe zu demontierenDer Durchmesser des Wartungsschlusses ≥ 150 mm.

Die Wasserpumpe ist mit einem Trockenlaufschutzsystem ohne Wasser ausgestattet, das den Drehkreis der Wasserpumpe vor Beschädigungen der mechanischen Dichtung, des Drehkreises,und der Pumpenhöhle, wenn keine Flüssigkeit mit hoher Drehzahl in der Pumpenhöhle rotiert.

4.4 Das Vakuumhilfesystem:

Die Wasserpumpe muss gleichzeitig mit der Vakuumpumpe arbeiten und dieselbe Energiequelle (Dieselmotor) verwenden.

An der Schnittstelle zur Leistungsaufnahme des Motors befindet sich eine hydraulische Getriebepumpe, die den hydraulischen Motor der Vakuumhilfe mit Strom versorgt.

Die Vakuumpumpe ist eine ölfreie Vakuumpumpe, die weder Wasser noch Öl schmieren muss.Die Vakuumpumpe hat eine automatische Start-Stopp-FunktionWenn die Selbstprimarpumpe Wasser entlässt, stoppt die Vakuumpumpe automatisch. Wenn der negative Druck in der Einlassleitung der Selbstprimarpumpe niedrig ist,Die Vakuumpumpe startet automatisch.Dies überwindet die Nachteile der bisher verwendeten Vakuumpumpen auf dem Markt für Vakuum-assistierte Selbstprimmpumpen, die immer gleichzeitig mit der Selbstprimmpumpe arbeiten.und verursacht wahrscheinlich Wasserdurchfluss in die Vakuumpumpe und Schäden durch Müdigkeit.

Nach dem Anfahren des Motors arbeiten die Vakuumpumpe und die Wasserpumpe gleichzeitig;

Es wird ein vollautomatisches Vakuumhilfe-System eingeführt, das sicherstellt, dass kein Wasser in die Vakuumpumpenhöhle gelangt, um Ausfälle oder Schäden zu verursachen.

Nach der Ausrüstung der Wasserpumpe mit einem Vakuum-Hilfe-System benötigt die Wasserentladungszeit bei Betrieb bei maximaler Saughebe nur 30 Sekunden.

Die Vakuum-Selbstprimmvorrichtung benötigt keine zusätzliche Stromquelle, sondern ist mit einer Gürtelrolle an die Hinterwelle des Motors angeschlossen.Eine elektronische Kupplung ist zwischen der Gurtkatze und der Vakuumpumpe eingestellt und an eine automatische Steuerung angeschlossenDie automatische Steuerung verfügt über einen Flüssigkeitspegelsensor, der am oberen Ende der Selbstprimmpumpe an den Wassertank angeschlossen ist.ein Signal wird an den Steuergerät zurückgegeben, um die Trennung der Kupplung von der Gurtpulle der Vakuumpumpe zu steuernNach der Trennung werden nur die Kupplung und der Motor gleichzeitig gestartet.

Der Saugheber kann mit Hilfe der Vakuumpumpe 9 m erreichen.

Der Saugheben einer einzigen selbstprimierenden Pumpe kann 8 Meter erreichen. Wenn die Vakuumhilfe ausfällt, kann sie nach dem Füllen der Pumpe mit Wasser immer noch auf eine Höhe von 8 Metern selbstprimieren.

4.5 Wasserleitungen und Schnittstellen

Schnelle Anschlüsse: Der Ein- und Ausgang von Wasser nimmt die Form von Schnellanschlüssen wie Paul-Anschlüssen an.Die Oberfläche des Wassereingangs ist warm verzinkt oder mit anderen besseren Verfahren behandelt, um Korrosionsbeständigkeit und Festigkeit zu gewährleisten, und die Schnittstelle leckt keine Luft aus; der Wasserausgang besteht aus Aluminiumlegierung oder anderen besseren Materialien.

Einlassrohr: DN250 Sehnenrohr ≥ 6 Meter, mit entsprechenden Schnellanschlüssen, einem Filterkopf und einem niedrigen Wassersaugfach ausgestattet.

4.6 Wasserschläuche:

Ausgestattet mit DN200-Abflussschläuchen ≥ 100 m (Feuerschläufe ≥ 25 m/Rolle).

4.6 Das Steuerungssystem

Ein drahtloses intelligentes Fernbedienungssystem, das Funktionen wie Fernbedienung von Fahrt, Starten, Stoppen, Geschwindigkeitsregelung, Vakuumassistenzsteuerung,und das Starten und Stoppen der Wasserpumpe zur Ableitung.

Fernbedienungsabstand ≥ 200 m.

Die Fernbedienung ist mit 2 Batterien ausgestattet, die schnell ausgetauscht werden können.

Die Fernbedienung kann Parameter wie Dieselöltemperatur, Motorenöltemperatur, Hydrauliköltemperatur, Hydrauliköldruck, Kühlwassertemperatur,und die Batterieleistung des Fahrzeugkörperes des Roboter, und kann bei Feststellung eines Fehlers einen Alarmbefehl erteilen.

Das Bedienfeld der Fernbedienung ist mit einem "Notbremsknopf" ausgestattet.

Das Fahrzeugkörperende ist mit einem Hauptbatterie-Schalter ausgestattet, um zu verhindern, dass die Batterie während der langfristigen Lagerung Strom verliert.

Das Bedienfeld des Fahrzeugkarosserie-Endes ist mit einer Notstopp-Taste, einem Schlüsselschalter und einem Öldruckmessgerät ausgestattet.

Das Bedienfeld des Fahrzeugkarosserie-Endes behält eine Batterie-Ladeoberfläche vor, die in Form eines schnellen Steck- und Absteckvorgangs besteht und der Ladestrom mindestens 25A beträgt.Dieses Ladegerät wird hauptsächlich zum regelmäßigen Aufladen der Batterie verwendet, um zu verhindern, dass die Batterie aufgrund von Stromverlusten nach langem Nichtgebrauch nicht mehr verwendet werden kann..
