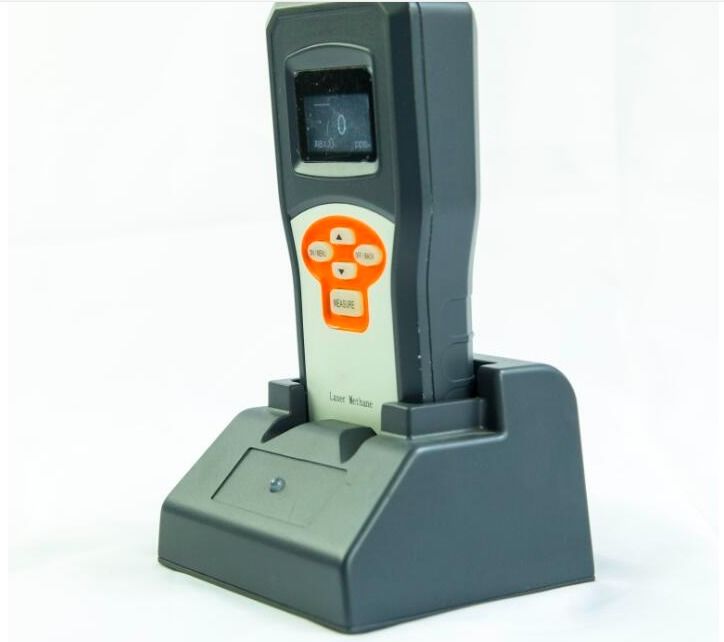

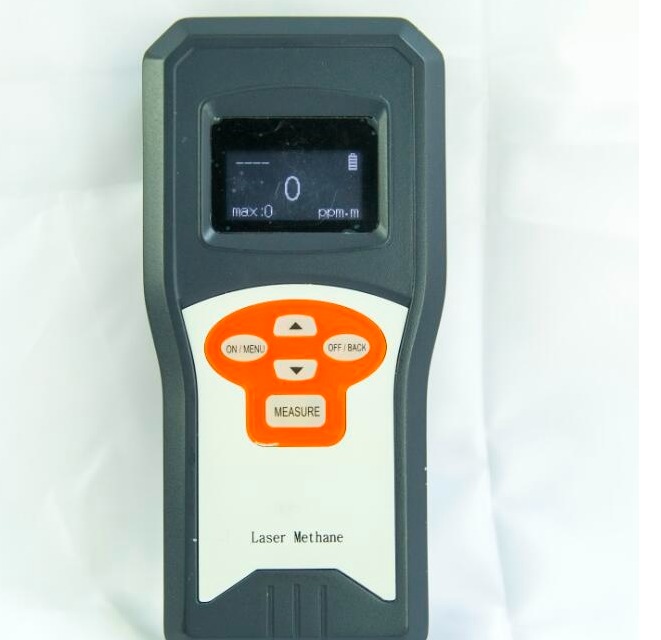

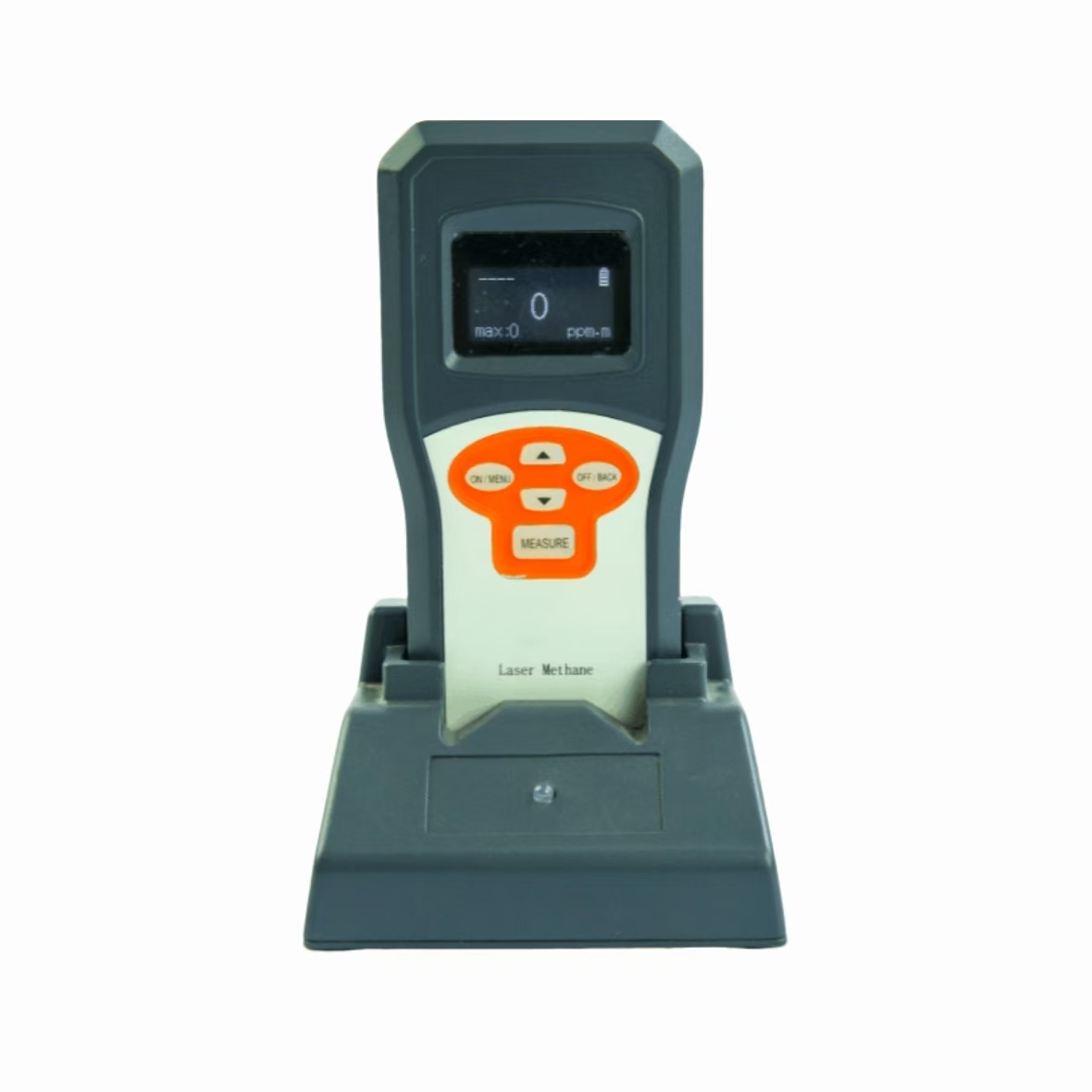

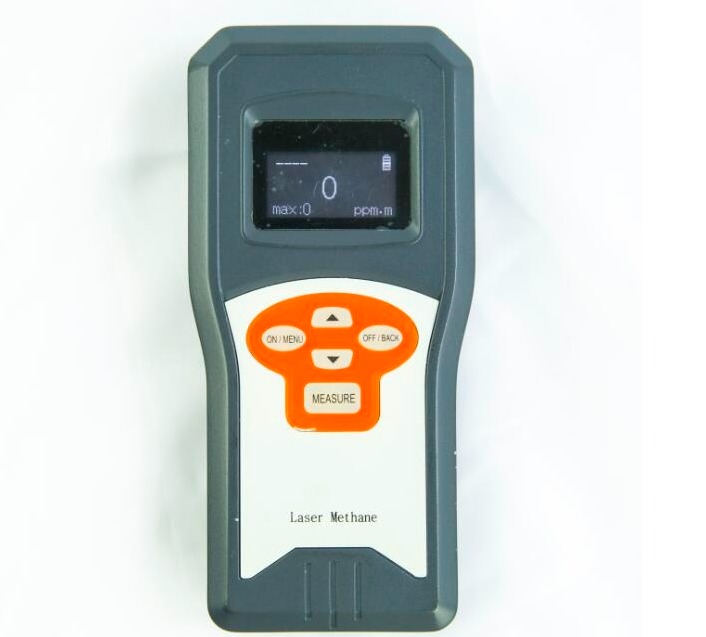

Bergbau-Laser-Methan-Fernmessgerät JJB30

Produkt-Beschreibung

1,Übersicht
Das Laser-Methan-Fernmessgerät besteht aus zwei Subsystemen: dem Laser-Sende- und Empfangssystem und dem Signalverarbeitungssystem. Das Laser-Sende- und Empfangssystem besteht aus zwei Laserstrahlen. Einer ist ein Infrarotlaser zur Gasdetektion, der andere ein sichtbarer rot/grüner Laser zur Richtungsanzeige und Entfernungsmessung. Wenn der Benutzer die Taste "MESSEN" drückt, beginnen der unsichtbare Infrarotlaser und der rot/grüne Anzeigelaser, ähnlich einem Zeigestab, kontinuierlich zu arbeiten. Der vom Sendeteil emittierte Infrarotlaser wird vom Methangas absorbiert, wenn er das Testgas durchquert, und der andere Teil des Lichts wird durch gewöhnliche Hindernisse (wie Ziegel, Beton, Gras usw.) zum Empfangsteil zurückreflektiert. Das zum Empfangsteil zurückgekehrte reflektierte Licht wird gesammelt und in ein elektrisches Signal umgewandelt und an das Signalverarbeitungssystem übertragen. Das Signalverarbeitungssystem bestimmt durch die Erkennung der Stärke der Laserlichtabsorption, ob in der getesteten Umgebung ein Gasleck vorliegt, und zeigt die Gaskonzentration im Fernmessgerät in Einheiten von ppm-m oder %vol an. Der sichtbare Laser misst gleichzeitig die Entfernung vom Gerät zum Reflexionspunkt und zeigt gleichzeitig die Gaskonzentration an. Aufgrund des Prinzips, dass Gase (wie Methan) eine Absorption auf spezifische Laserwellenlängen haben, reagiert dieses Produkt nur auf spezifische Gase (wie Methan) und verursacht keine Fehlalarme durch Störungen durch andere Gase, Staub, Wasserdampf usw., was die Detektionsgenauigkeit erheblich verbessert und Fehlmessungen vermeidet. Das JJT4-1000 Methan- und Kohlenmonoxid-Detektions- und Alarmgerät wird hauptsächlich für die Untergrunderkennung verwendet.
2,Merkmale
1. Eigensicheres Produkt;
2. Selektiv für Gase wie (Methan), unbeeinflusst von verschiedenen anderen Gasen, Wasserdampf und Staub;
3. Telemetrie-Entfernung kann 60 Meter erreichen;
4. Kommt mit Entfernungsanzeigefunktion;
5. Klein, leicht, bequem zu tragen;
6. Geringer Stromverbrauch, in der Lage zum Langzeitbetrieb;
7. Ausgezeichnete Stoßfestigkeit, Wasserbeständigkeit und Staubbeständigkeit;
8. Schnelle Reaktionsgeschwindigkeit, großer Messbereich, hohe Messgenauigkeit;
9. Anpassbare Datenübertragungsmethode nach Kundenanforderungen.
3,Funktionen
Detektionsmethode: Einstellbares Laserspektroskopieprinzip
Erfasstes Gas: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 wählbar)
Sensortyp: Infrarot-Lasertyp
Messbereich: 0-10% vol (0 bis 99.999 ppm-m)
Entfernungsmessgerät: Ja
Maximale Erkennungsentfernung: 30m (60m mit spezieller reflektierender Oberfläche)
Empfindlichkeit: 5 ppm-m bei einer Erkennungsentfernung von 0-15m
10 ppm-m % bei einer Erkennungsentfernung von 15-30m
Messgenauigkeit: ±10% @ 100 ppm-m (2m)
Reaktionszeit: 0,1 s (1s für Entfernungsmessung)
Alarmmethode: Digitaler Blinkalarm
Anzeigemethode: LCD
Lademethode: Ladebuchse, 110-240VAC, 50/60Hz
Stromversorgung: Wiederaufladbarer Lithium-Akku (austauschbarer Akku)
Akkulaufzeit: 10 Stunden normaler Betrieb nach vollständiger Aufladung des Akkus
Betriebsumgebung: Arbeitstemperatur: -20ºC bis 50ºC
Relative Luftfeuchtigkeit: ≤99%
Luftdruck: 80kPa - 116kPa
Außenmaße: 158mm × 77mm × 37mm
Gesamtgewicht: 380g
Material: ABS + PC
Selbsttestfunktion: Eingebaute Selbsttest- und Kalibrierfunktion, keine tägliche Kalibrierung erforderlich
Laserschutzklasse: Klasse IIIa
Zertifizierungsmethode: CNEX Exib IIA T4 Gb
Schutzart: IP54
Optionale Konfiguration: Ergonomischer Gurt
