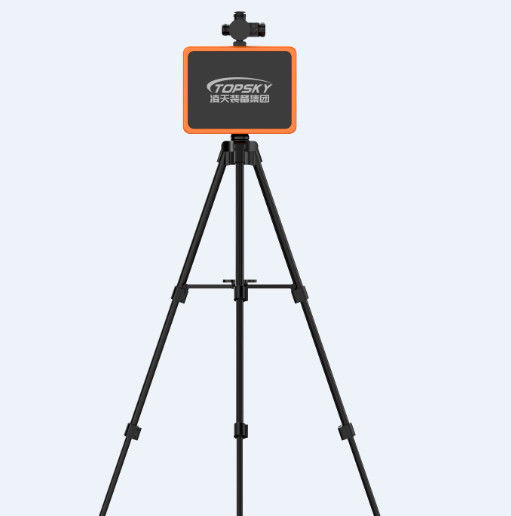

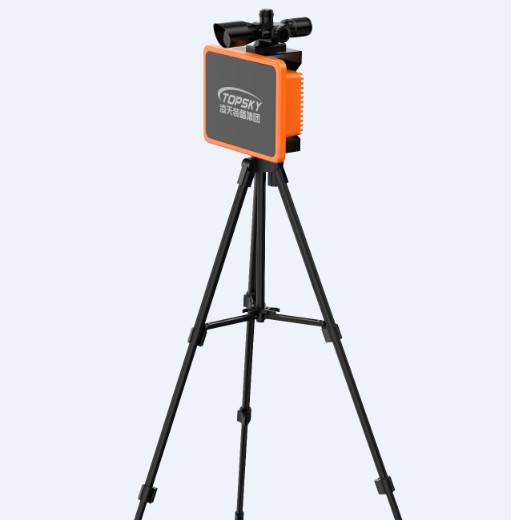

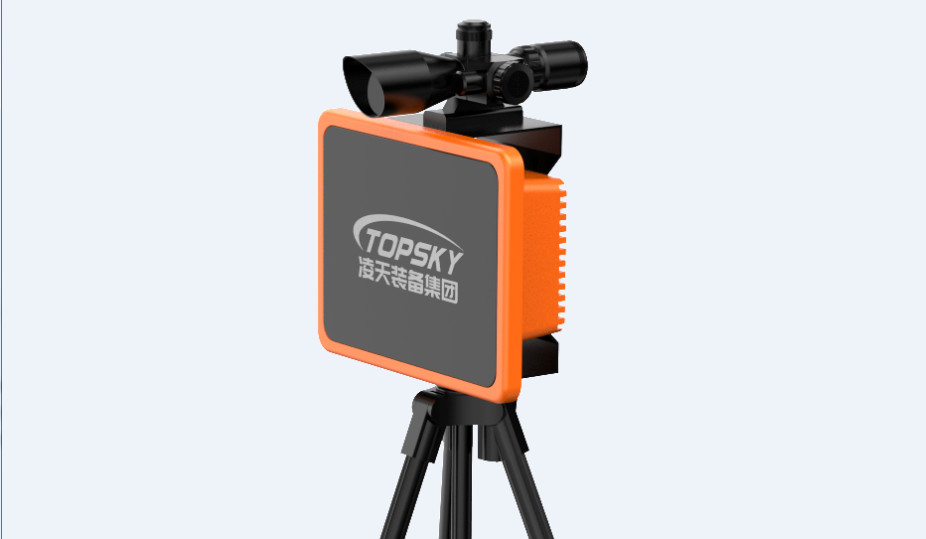

PSR-400L Gebäudeverzerrungsüberwachungsradar

Das PSR-400L-Radar zur Überwachung der Bewegungsstörung von Gebäuden basiert auf Mikrowellen-Fernerkundung und Phaseninterferenztechnologie, mit der die Bewegungsstörung fern und berührungslos gemessen werden kann.Ablenkung, und natürliche Häufigkeit von Hochhäusern Kontinuierliche Überwachung von Indikatoren wie Aufprall, mit den Vorteilen des schnellen mobilen Einsatzes, Submillimeter-Niveau-Deformationsüberwachungsgenauigkeit,Kontaktlos, nicht von Rauch, Staub und Feuer beeinflusst, hohe Datenaktualisierungsrate, Möglichkeit, das gesamte Gebäude zu überwachen und Zusammenarbeit mit mehreren Maschinen.Es wird nicht von klimatischen Bedingungen wie Regen beeinflusst., Schnee, Nebel und schlechte Lichtverhältnisse wie spät in der Nacht, die eine frühzeitige Warnung und Echtzeit-Alarmierung für einen möglichen Einbruch eines Gebäudes oder schwerwiegende strukturelle Schäden ermöglichen,die Sicherheit des Rettungspersonals wirksam gewährleisten

● Offene Minen, geologische Erdrutsche/Kollapsen, Notfallrettung, Wasserpflege-Dämme, Abstieg in Städten

●U-Bahnverkehr, große Brücken, Hochhäuser, Windturbinen, Bahnhängen

1. ★ Ultra-Langstrecken- und Weitweitenerkennung

400 Meter entfernt, und die Überwachungsgenauigkeit wird nicht durch die Entfernung beeinflusst

2. ★ Überwachung von extrem hohen Verformungen

Bis zu 0,1 mm Submillimeter-Genauigkeit, feine Überwachung von frühen subtilen Verformungen, schnellere und genauere Warnung

3. ★ Ultra-hohe Abbiegungserkennung

Ultra-hohe Präzision von 0,05 mm

4. ★ Ganztags, bei jedem Wetter, vollautomatisierte Erkennung

Kann 24/7 erkannt werden, voll automatisiert.

5. ★ Mehrfachsignalausgang

485 Signal-Ausgabe, Benutzer können drahtlos über 4G-IoT-Module übertragen, so dass es bequem ist, sich mit Cloud-Plattformen zu verbinden

6. ★ Synchrone Messung mit mehreren Zielen

Ein Gerät kann gleichzeitig mehrere Ziele synchron messen

4.1 Hostparameter:

• Messmethode: Berührungslose Messung
• ★ Höchstüberwachungsdistanz: ≥ 400 m
• ★ Genauigkeit der Deformationsüberwachung: ≤ 0,1 mm Submillimeterhöhe
• Datenerfassungsfrequenz: 10Hz/20Hz/50Hz/100Hz/200Hz, in mehreren Ebenen einstellbar
• Überwachungsbereich: ≥ 30 °
• Elektrischer Steuerungsspielwinkel: ≥ ± 45 °
• Genauigkeit der Abbiegungserkennung: ± 0,05 mm
• Überwachungsbedingungen: 24-Stunden, vollautomatische Erkennung
• Anzahl der Messstellen: ≤ 5
• Datenoberfläche: RS485 und drahtlose Übertragung
• Kamera: 1 hochauflösende Kamera
• Stromversorgungsanforderung: Gleichspannung 12 V
• Stromverbrauch der gesamten Maschine: ≤ 20 W
• Schutzniveau: IP66;
• Betriebstemperatur: -30 °C -60 °C;
• Ausrüstungsgewicht: ≤ 5 kg

4.2 Parameter der Software:

• Das lokale Ende führt die Datenerfassung und Verformungsverarbeitung direkt durch und vervollständigt die automatisierte Verarbeitung von Radar-Echobildern, Interferenzverarbeitung und kleinen Verformungsumkehrungen
• Ausgestattet mit einer Zeitfunktion des Satellitennavigationssystems Beidou auf Atomuhrebene mit einer Frequenzgenauigkeit von mehr als ± 0,5 ppm (Messresultate für 24 Stunden)
• Radarsystem mit integrierter Kamera zur Überwachung der Szene, ohne freiliegende Verbindung zwischen Kamera und Radarsystem.Die Videoüberwachungsfunktionsoberfläche ist mit der Schnittstelle des Radarsystems integriert., die Erfassung von Szenenbildern durch die Schnittstelle des Radarsystems ermöglicht
• Funktion zur Überwachung der Verschiebung mehrerer Punkte: Das Gerät unterstützt die gleichzeitige Einstellung mehrerer Überwachungspunkte auf der oberen Computersoftwareoberfläche zur Überwachung der Veränderungen der Verschiebung
• Funktion zur Anzeige von Überwachungsresultaten: Das Gerät unterstützt die Echtzeitanzeige von Überwachungsresultaten auf der oberen Computersoftwareoberfläche.Unterstützung der Echtzeitanzeige dynamischer Ablenkungskurven jedes Überwachungspunktes auf der oberen Computersoftwareoberfläche
• Funktion für die Einstellung der Überwachungsdistanz: Das Gerät unterstützt die Einstellung der Überwachungsdistanz des nahen Endes und der Ferndistanz des fernen Endes auf der oberen Computersoftwareoberfläche
• Funktion für das Management von Überwachungspunkten: Das Gerät unterstützt das Hinzufügen, Auswählen und Löschen von Überwachungspunkten auf der oberen Computersoftwareoberfläche
• Alarmfunktion: Es verfügt über eine Schall- und Lichtwarnfunktion, wenn die Verschiebungsänderung des überwachten Ziels den festgelegten Schwellenwert überschreitet.die Schall- und Lichtmeldevorrichtung der Ausrüstung sollte sofort eine Alarmmeldung auslösen.
