Produktstruktur

Produktübersicht

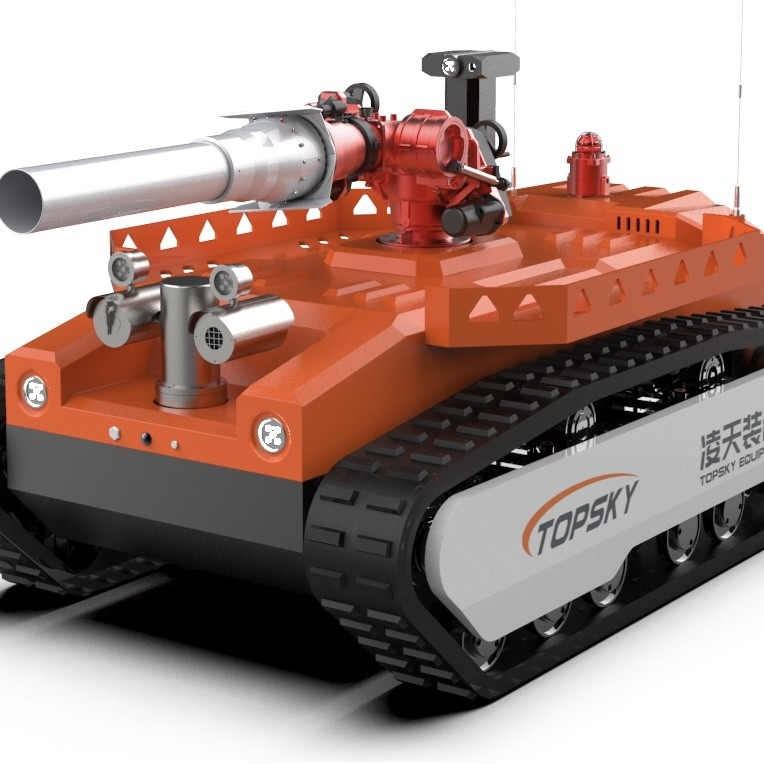

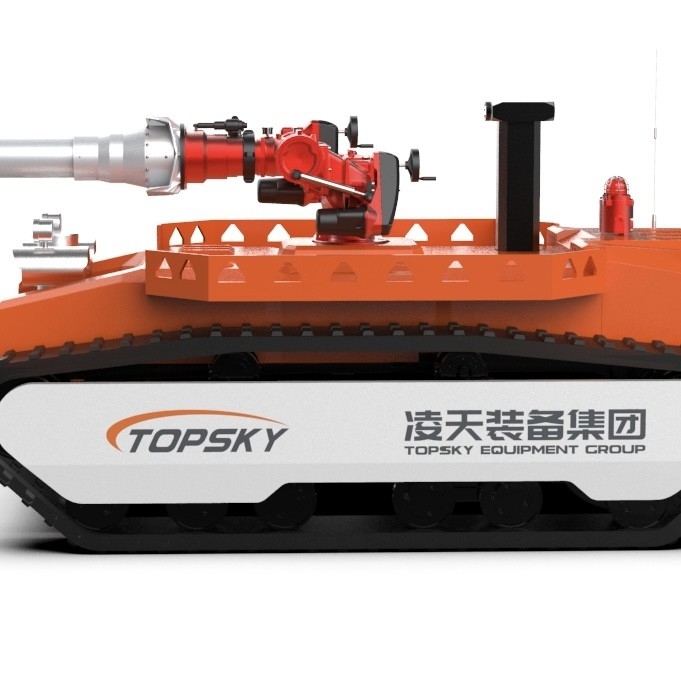

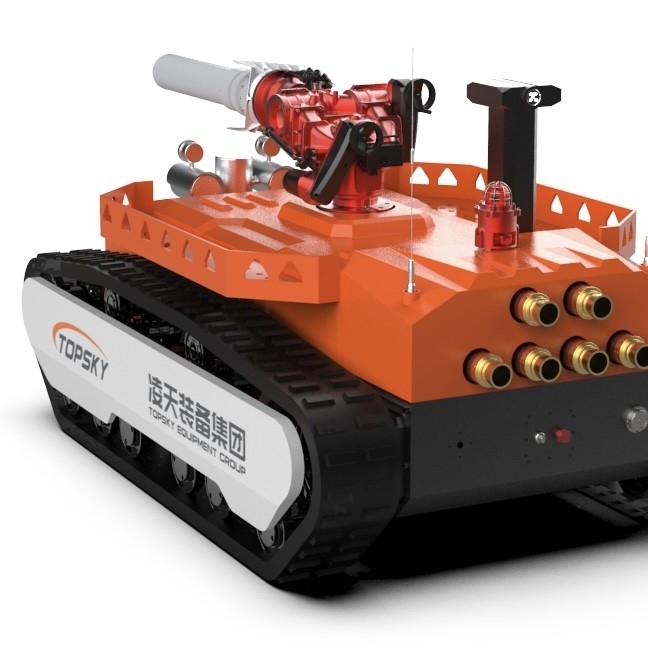

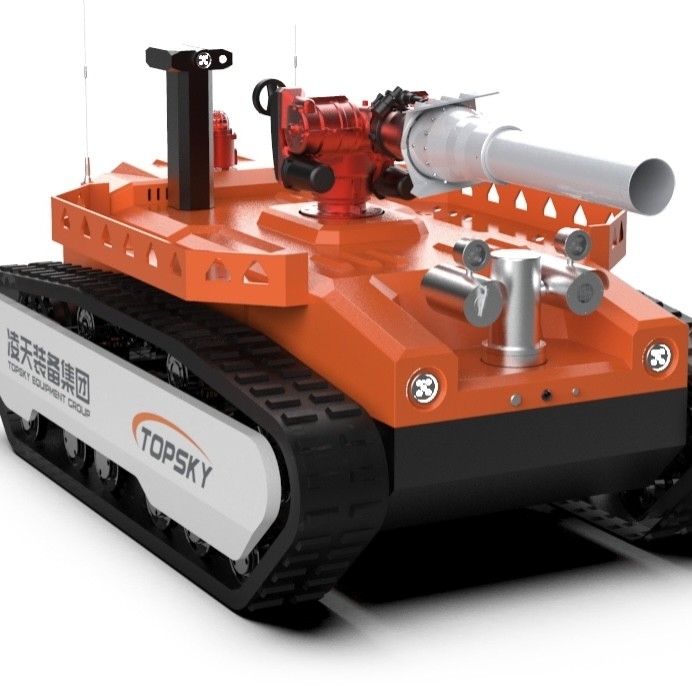

1Hauptfunktionen: Das explosionssichere Roboterchassis verwendet als Stromquelle eine Lithiumbatterie und wird über eine drahtlose Fernbedienung aus der Ferne gesteuert.mit einer Breite von mehr als 20 mm,, und die In-situ-Rotationskonstruktion kann den Betrieb flexibler machen.

2.Einsatzszenario: Die explosionssichere Maschine kann in verschiedenen großen petrochemischen Betrieben, Tunneln, U-Bahnen und anderen zunehmenden Erdölgas, toxischen Gaslecks und Explosionen, Tunneln,Einbruch der U-Bahn und andere Katastrophen und verborgene Gefahren.

Anwendungsbereich

• Großbetriebe der Petrochemie, Tunnel- und U-Bahn-Brandrettung
• Rettung am Ort eines gefährlichen chemischen Brandes oder Rauchbrandes
• Rettung vor Ort bei Öl, Gas, Verlust giftiger Gase und Explosionen, Tunnel, Untergrundbruch usw.

Eigenschaften

1. starke Feuerlöschfähigkeit

2. Die Konstruktion der Wasserkanone mit großen Durchfluss kann eine Vielzahl von Wassersprühformen ändern, und die Sprühdurchflussrate kann angepasst werden und der Schießbereich ist hoch,mit einer Breite von mehr als 20 mm,

3. hohes Schutzniveau

4Die Gesamtschutzniveaus sind IP67

5Der Schutzgrad des Fahrwerks beträgt IP68

6Es gibt viele Arten von toxischen und schädlichen Gaserkennung

7. 8 Gase und 2 Umweltparameter erreichen

8Eine starke Macht.

9. starke Fähigkeit, Schläuche zu ziehen, kann 6 80 Schläuche gleichzeitig ziehen

10. Mehrzwecknutzung

11. die Funktionen der Feuerlöschung, Aufklärung, Transport, insbesondere Rettungsausrüstung und Materialien wie Schlauchgeräte (wie: Schläuche, Gasmasken,Atemschutzgeräte mit Luftdruck, feuerfeste Kleidung, Abbruchwerkzeuge und sonstige Ausrüstung)

12. Zugriff auf die Roboter-Netzwerk-Cloud-Plattform

Die Standort-, Strom-, Audio-, Video- und Gasumgebungserkennungsinformationen sowie andere Echtzeit-Statusinformationen des Roboters können über das 4G/5G-Netzwerk in die Cloud übertragen werden.und kann im Hintergrund auf PC und Mobilgeräten angezeigt werden

Technische Parameter

4.1 Robotermaschine:

1Name: Explosionssicherer Brandbekämpfungs-Aufklärer

2. Modell: RXR-MC200BD

3- Grundfunktionen: Brandbekämpfung, Audio- und Videoaufklärung, Toxische und Schadgase und Umweltaufklärung in Katastrophengebieten;

4. Einführung des Brandschutzstandards: GA 892.1-2010 Brandbekämpfungsroboter Teil 1 Allgemeine technische Bedingungen

5. die Explosionssicherheitsnormen: GB3836.1 2010 "Explosive Atmosphären Teil 1: Allgemeine Anforderungen an Ausrüstung I" gemäß GB3836. 1-2010 Explosive Atmosphären Teil 2:Ausrüstung, die durch flammdichte Gehäuse geschützt ist, CB3836. 4 2010 Nationale Norm für explosionsgefährdete Atmosphären Teil 4: Schutzvorrichtungen mit intrinsischer Sicherheit

6. Explosionssicherer Typ: Robotermaschine Exd [ib] II. B T4 Gb

7- Schutzniveau: IP68 Schutzniveau des Roboterkörpers, IP67 Schutzniveau des Roboterkörpers

8Leistung: Lithiumbatterie, 100Ah

9Größe: Länge 2772 mm × Breite 1695 mm × Höhe 1540 mm

10- Lenndurchmesser: Drehen vor Ort

11Gewicht: 3190 kg

12Traktion: 22,3 kN

13. Höchstdurchfluss: 200 L/s (150 L/s~200 L/s Durchflussregelung)

14Lineare Höchstgeschwindigkeit: ≥ 1,43 m/s, schrittlose Drehzahländerung mit Fernbedienung

15- Gerade Abweichung: ≤ 0,44%

16Kletterfähigkeit: 83,9% (oder 40°)

17Hindernishöhe: 380 mm

18. Rollstabilisierungswinkel: ≥ 40°

19Wasserschicht: 600 mm (ohne Wasser für 1 Stunde unter normalem Druck)

20Dauer des fortlaufenden Ganges: 3 Stunden

21- Zuverlässigkeit Arbeitszeit: 16 Stunden kontinuierlicher Stabilitäts- und Zuverlässigkeitstest

22Fernbedienung: 1000 m

23Videoübertragungsdistanz: 1000 m

24- Lastkapazität: mit eigenem Frachtrahmen, der Hilfsgüter transportieren kann (z. B. Schläuche, Gasmasken, Luftdruckgeräte, feuerfeste Kleidung,Abbruchwerkzeuge und sonstige Ausrüstung) zum Katastrophengebiet■ Es kann ein Rettungsfahrzeug in die Rettungsstelle schleppen; Hindernisse usw. können durch einen Schleppring geschleppt werden.

25 Panoramaüberwachungsfunktion: 360°-Bild des Roboterkörpers kann aus der Ferne angezeigt werden

26. Haltungsanzeigefunktion: Echtzeit-Erkennung des Roboter-Spitzwinkels, Rollwinkels, Azimutwinkels, bequem für den Bediener, um den Roboterzustand zu meistern,zurück zum Wert des Fernbedienungsterminals, um den nächsten Schritt des korrekten Befehlsvorgangs durchzuführen

27. Autonome Hindernisvermeidungsfunktion: Bei Begegnung mit Hindernissen im Umkreis von 2 Metern vor sich wird die Geschwindigkeit halbiert und bei Begegnung mit Hindernissen im Umkreis von 1 MeterEs wird automatisch aufhören, sich vorwärts zu bewegen

28 Automatische Sprühkühlfunktion: mit dreischichtiger Wasservorhang-Sprühkühlkonstruktion, Sprühkühlung des Roboterkörpers, bilden eine Wasservorhang-Abdeckung des gesamten Roboters,und stellen Sie sicher, dass die Batterie, Motor, Steuerungssystem und Schlüsselkomponenten des Roboters in einer hohtemperaturartigen Umgebung normal funktionieren können.

29.Automatische Stromerzeugung und automatische Rückstoßunterdrückungsfunktion: Der Hauptmotor des Roboters setzt die Stromerzeugungsbremse ein, die im Wasserspray ausgelöscht wird

30. Roboter-Crawler (optional): Der Crawler für Brandschutzroboter sollte aus Flammschutz-, antistatischen,hochtemperaturbeständiges Gummi (dieser Parameter entspricht dem Prüfbericht des nationalen Explosionssicherheits-Produktüberwachungs- und -inspektionszentrums für Kohlebergwerke); die Innenseite der Gleise ist ein Metallskelett; sie hat eine Gleisschutzvorrichtung gegen Entgleisung;

31. Wasserdichte Gürtel Knotenfunktion (optional): Durch die doppelte universelle Struktur kann es 360 Grad drehen, um zu verhindern, dass der Wasserschlauch Knoten

32. Automatisches Ablassen des Schlauchs (optional): Fernbedienung realisiert das automatische Ablassen des Schlauchs, um sicherzustellen, dass der Roboter nach Abschluss der Aufgabe leicht zurückkehren kann

33.Steuerungsterminal: Fernbedienungsterminal des Dreifachkästchentyps.

4.2 Roboterfeuerlöschsystem:

1. Feuerkanone: eingeführte Feuerkanone

2Art des Feuerlöschmittels: Wasser oder Schaum

3Material: Gewehrkörper - Edelstahl, Gewehrkopf - Aluminiumlegierung

4. Arbeitsdruck ((Mpa):1.18 (Mpa)

5Sprühmethode: Wassersprühen, Gleichstrom, Niedrigvergrößerungsschaum

6Wasser-/Schaumdurchfluss: 200 L/s (150 L/s~200 L/s Durchflussanpassung)

7Reichweite (m): ≥ 128 m (Wasser); ≥ 125 m (Schaum)

8Drehwinkel: horizontal -90° bis 90°, vertikal -10° bis 69°

9Maximaler Sprühwinkel: Es kann flach gesprüht werden und deckt eine supergroße Fläche von 45 Metern Breite ab

10.Schaumkanonenröhre: Die Schaumkanone kann ersetzt werden, und die Ersatzmethode ist schnelle Verbindung mit Gewinde, und die Feuerwasserkanone kann Wasser, Schaum und gemischte Flüssigkeit sprühen,so dass eine Kanone für mehrere Zwecke verwendet werden kann, und es ist nicht notwendig, den Schaumstoffzylinder zu demontieren, wenn zwischen Gleichstrom- und Eckblattflachermodus gewechselt wird.

4.3 Robotererkennungssystem:

Durch die Konfiguration von Gaszählern, Umweltüberwachungsmodulen, Infrarotkameras, 360° Sichtlichtpatrouillen und Infrarot-Wärmebildsystemen, Pickups und anderer BordgeräteEs kann die Entfernung von giftigen und schädlichen Gasen am Unfallort erkennen., Umweltbedingungen, Video- und Audioaufnahmen im Katastrophengebiet;Die explosionssichere Hebeplattform ist mit Umgebungssensoren und Kameras ausgestattet, um die Messung und Analyse von giftigen und brennbaren Gasen zu realisieren., Audio und Video und die Umgebung in verschiedenen Höhen auf dem Gelände;

Gas- und Umgebungsempfindungs-Erkennungsmodul: mit drahtlosem Notfallrettungssystem für den schnellen Einsatz und Temperatur- und Luftfeuchtigkeitsdetektor ausgestattet, der CO2: 0-5%VOL erkennen kann

CH4: 0-100%VOL

CO: 0 bis 1000 ppm

H2S: 0-100 ppm

CL2: 0 bis 1000 ppm

NH3: 0-100 ppm

O2: 0-30% O2

H2: 0-1000 ppm

Temperaturbereich: -25°C bis 60°C

Luftfeuchtigkeitsbereich: 0% bis 90%

Infrarottemperaturmessfunktion:Innen- und Außenbereich des Fahrzeugs sind mit Infrarot-Temperaturmesssensoren ausgestattet, um die Innentemperatur der Karosserie und die Temperatur vor Ort (-50-350°C) zu überwachen.
